男人的天堂久久丨亚洲中文无码成人片在线观看丨亚洲成a人片77777群色丨人妻夜夜爽爽88888视频丨91华人在线丨午夜免费视频丨欧美激欧美啪啪片免费看丨国产丝袜在线视频丨欧美色噜噜噜丨一区二区三区四区在线不卡高清丨国产精品特级毛片一区二区丨一级黄色大片网站丨成人中文字幕在线观看丨av性色在线乱叫丨偷拍夫妻性生活丨优优人体大尺大尺无毒不卡丨男女搞黄网站丨一级黄色裸体片丨欧美在线va丨午夜婷婷在线观看

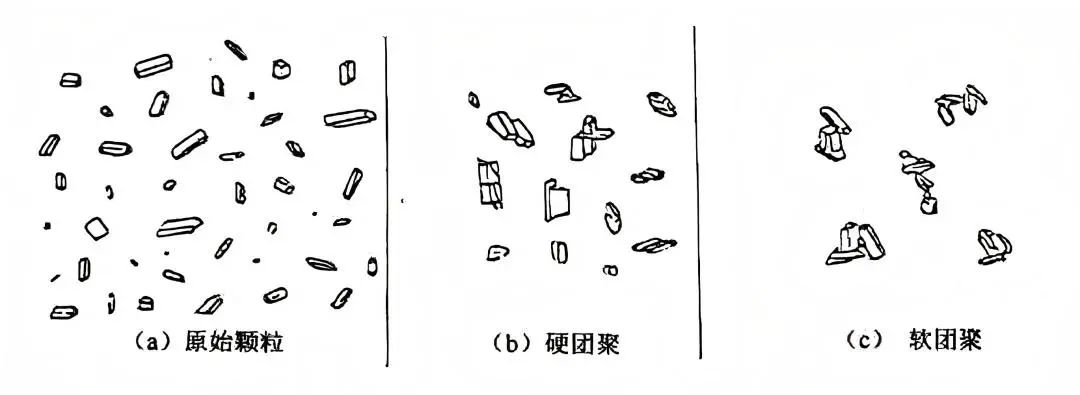

在實際應用中，二氧化硅面臨一個棘手問題——團聚。納米級或微米級的二氧化硅顆粒，由于比表面積大、表面能高，極易相互吸引聚集形成團聚體。這些團聚體不僅會阻礙單個二氧化硅顆粒與周圍介質充分相互作用，還會導致材料性能不均一。以涂料為例，若二氧化硅團聚，涂層可能出現顆粒感、光澤度下降等問題，嚴重影響產品質量。

超聲分散的本質是利用超聲空化效應對顆粒團聚體的破碎作用。當超聲波（頻率≥20kHz）傳入液體時，會周期性壓縮與拉伸液體分子，形成微小空化氣泡，這些氣泡在超聲波的負壓半周期迅速膨脹，在正壓半周期又急劇崩潰。氣泡崩潰瞬間，會釋放出強大的沖擊波和微射流，其強度足以破壞二氧化硅顆粒間的范德華力、靜電吸附等作用，將大顆粒團聚體撕裂為納米級（<200nm）的單分散顆粒。

同時，超聲波的振動還會在液體中產生強烈的機械剪切力。這種剪切力如同無數把微小的“剪刀”，進一步對二氧化硅團聚體進行切割，促使納米顆粒相互分離，讓二氧化硅在液體中更均勻地分散。

二氧化硅粉末按固含量10%-15%加入去離子水或乙醇，添加聚丙烯酸鈉/硅烷偶聯劑等用作聚合物分散劑，預攪拌形成初始懸浮液。

推薦使用階梯式超聲波震棒，工具頭長度需匹配容器，單次超聲處理時間30分鐘。注意探頭浸入液面1-2cm，避免貼壁。

超聲結束后，加入聚乙二醇用作穩定劑，通過物理吸附或化學包覆顆粒表面，防止分散后的顆粒重新團聚。

問題：分散不徹底

表現現象：溶液渾濁，顆粒尺寸>200nm

優化策略：增加超聲時間至40分鐘以上；提高超聲功率；更換高效分散劑。

問題：顆粒再團聚

表現現象：靜置后出現沉淀

優化策略：增加穩定劑用量；調整pH至中性，避免酸性環境引發羥基縮合。

問題：設備損耗大

表現現象：探頭磨損、溶液過熱

優化策略：選擇耐磨耐腐蝕性強的鈦合金探頭；采用脈沖處理模式（如超聲5秒+停止5秒循環）。

頻率20kHz，功率300-2500W可選，適配不同實驗規模；階梯式設計讓超聲能量輸出均勻、覆蓋廣，支持0-960min時間控制及0-9s脈沖模式，滿足分散時間與強度的精準控制；采用5英寸觸摸屏操作，過熱、漏電保護等安全機制保障實驗及生產過程穩定安全。具有分散效率高、分散顆粒更細致、分散后的二氧化硅溶液能長時間保持穩定狀態等優點，適用于二氧化硅在涂料、塑料、合成橡膠等產品配方中作為填料、性能添加劑等應用場景，也可用于均質化處理、石油乳化、中藥萃取加工等方面。
